如圖3所示為新能源消納示意圖，實現①光伏富余工況：光伏出力＞現場負荷時，富余功率優先給儲能充電，充電功率等于光伏盈余量；若儲能 SOC 達上限無法繼續充電或儲能已達到額定充電功率仍有剩余，剩余光伏余量上網。②光伏缺額工況：光伏出力＜現場負荷時，缺額功率優先由儲能放電補足，放電功率等于負荷缺額量；若儲能 SOC 達下限無法繼續放電或儲能已達到額定放電功率仍有不足，不足部分由市電補給。

如圖4為實際運行曲線，當早上5點左右光伏開始高發，多余部分儲能充電消納，直至11點左右充滿為止，光伏再余電上網。在下午16點后光伏開始不足，不足部分由儲能進行放電進行補充，直至晚上24時放完為止。

此外，在陰雨天時可通過云平臺一鍵切換控制策略進行峰谷套利，實時下發給本地控制器，避免運行消納策略儲能無電可充造成儲能閑置。同時若出現市電停電等故障，也可通過云平臺進行離網模式切換，提高供電可靠性。同時，如圖5所示系統對現場電氣拓撲情況進行自定義配置，和現場拓撲結構保持高度一致，數據支持秒級刷新，可以清晰直觀查看儲能運行情況和系統潮流信息，便于運行人員掌握實時運行信息。

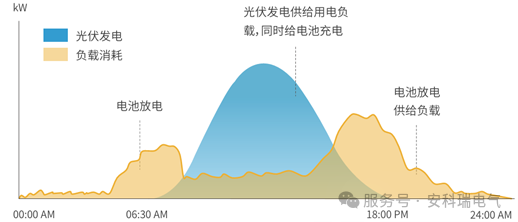

圖3 運行效果示意圖

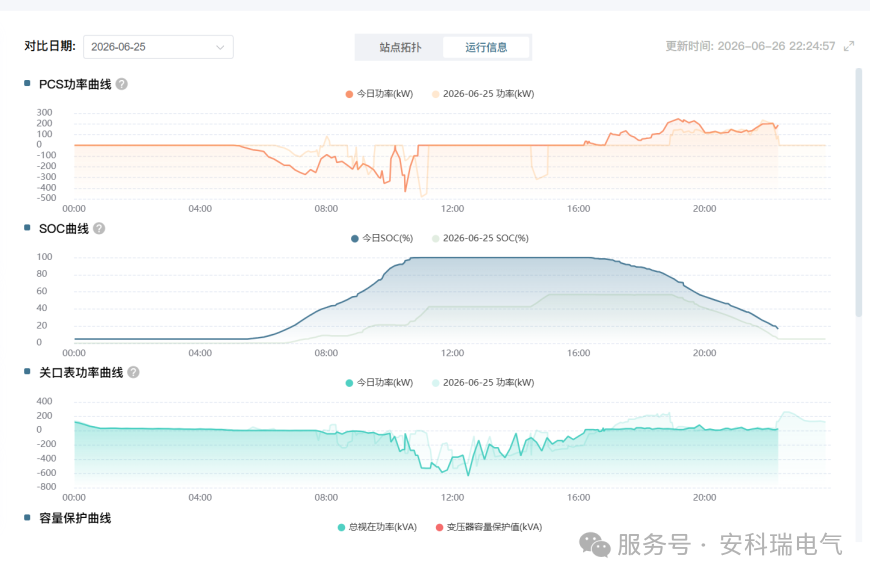

圖4 自發自用運行效果曲線圖

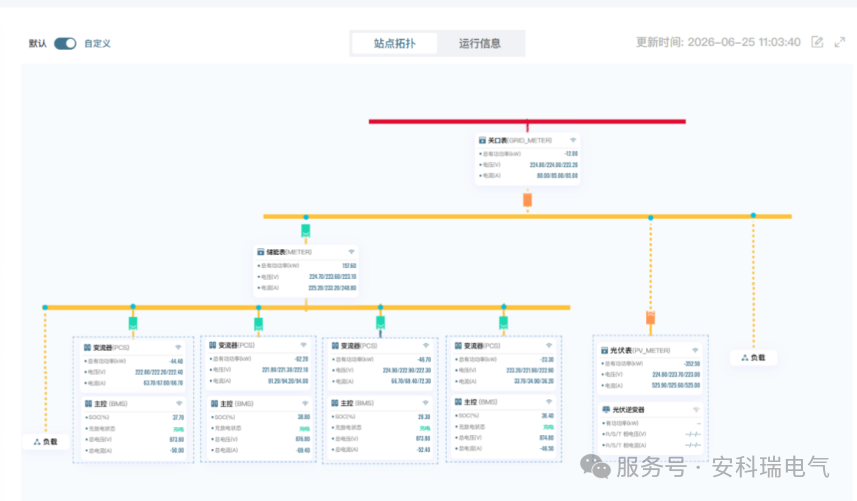

圖5 運行拓撲即能量流動圖

隨著新型電力系統建設推進，光伏裝機飽和、電價波動加劇，傳統純光伏項目收益受限，配套儲能已成工商業光伏提質增效的主流方案。本文結合山東煙臺500kW工商業光儲項目，采用安科瑞儲能一體機搭建光儲微電網，針對性解決余電上網虧損、并離網切換備電、多機并聯不穩定等行業難題。

配套智能運維云平臺實現拓撲可視化、秒級數據監測與遠程策略調控，運維便捷高效。整套方案集成度高、運行穩定，既能緩解電網新能源消納壓力，又能為企業節約用電成本、提升供電可靠性。后續可拓展需求響應、虛擬電廠等功能，充分釋放光儲綜合效益，為工商業綠色低碳改造提供成熟成套解決方案。

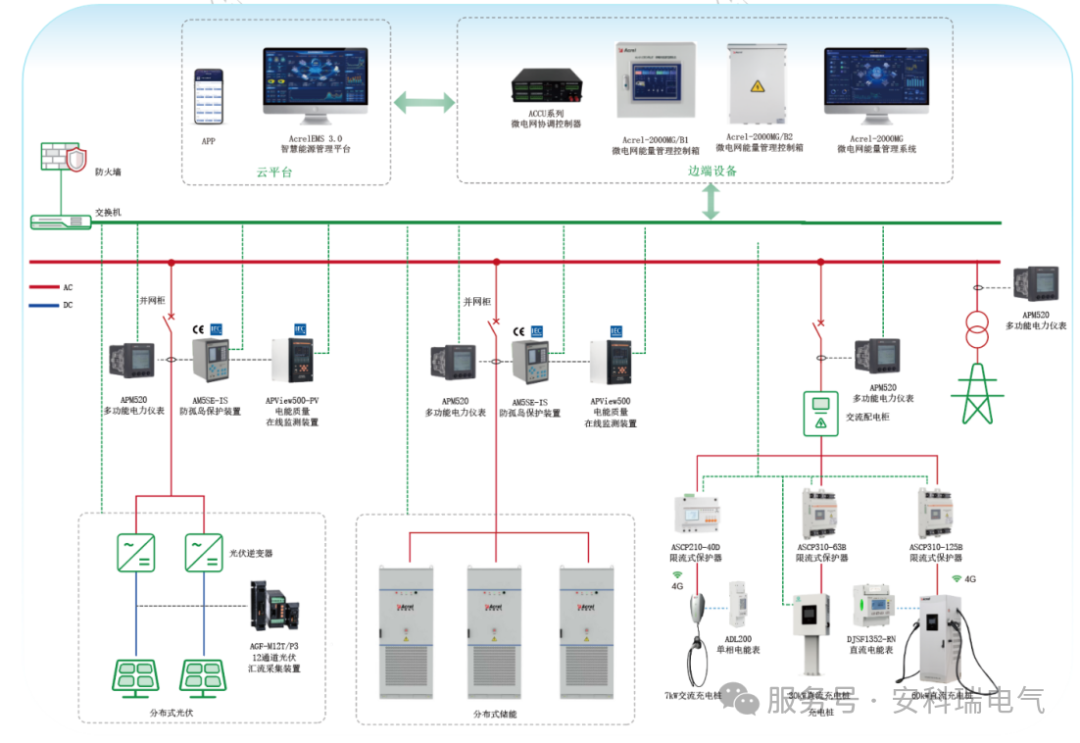

圖6安科瑞光儲微電網解決方案

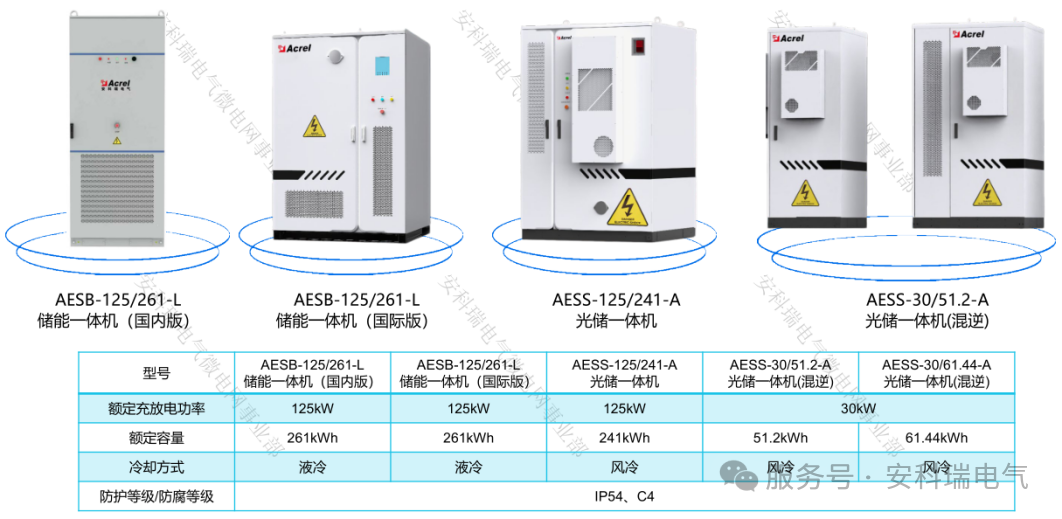

圖7安科瑞儲能柜系列產品
